Svěrná hřídelová spojení

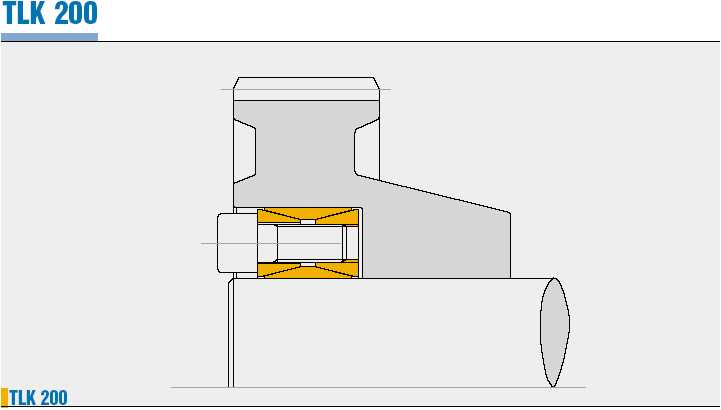

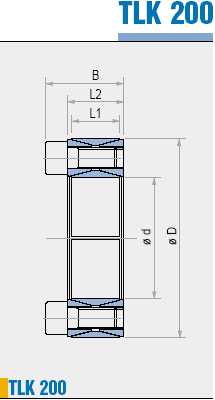

dxD	L1	L2	B	Kroutící moment	Axiální síla	Tlaky na		Upínací šrouby
				Kroutící moment	Axiální síla	hřídel	náboj	Počet DIN 912 12.9	Utahovací moment Ms
				Mt	Fa	pw	pn	Počet DIN 912 12.9	Utahovací moment Ms
mm	mm	mm	mm	Nm	KN	N/mm²	N/mm²	NxTyp	Nm
20x47 22x47 24x50	17 17 17	20 20 20	27.5 27.5 27.5	280 310 370	29 29 32	225 210 210	95 95 100	8xM6 8xM6 8xM6	15 15 15
25x50 28x55 30x55	17 17 17	20 20 20	27.5 27.5 27.5	400 500 530	32 36 36	200 200 185	100 100 100	8xM6 10xM6 10xM6	15 15 15
32x60 35x60 38x65	17 17 17	20 20 20	27.5 27.5 27.5	680 750 930	42 43 49	205 190 200	110 110 115	12xM6 12xM6 14xM6	15 15 15
40x65 42x75 45x75	17 20 20	20 24 24	27.5 33.5 33.5	980 1580 1700	49 75 76	190 235 220	115 130 130	14xM6 12xM8 12xM8	15 37 37
48x80 50x80 55x85	20 20 20	24 24 24	33.5 33.5 33.5	1790 1870 2390	74 75 88	210 200 210	120 120 135	12xM8 12xM8 14xM8	37 37 37
60x90 65x95 70x110	20 20 24	24 24 28	33.5 33.5 39.5	2610 3210 4600	88 98 132	190 200 210	125 135 130	14xM8 16xM8 14xM10	37 37 70
75x115 80x120 85x125	24 24 24	28 28 28	39.5 39.5 39.5	4900 5200 6300	131 131 148	195 180 195	125 120 130	14xM10 14xM10 16xM10	70 70 70
90x130 95x135 100x145	24 24 26	28 28 33	39.5 39.5 47	6600 7900 9750	147 167 195	180 195 195	125 135 135	16xM10 18xM10 14xM12	70 70 127
110x155 120x165 130x180	26 26 34	33 33 38	47 47 52	10650 13300 17850	194 221 276	180 185 165	125 135 115	14xM12 16xM12 20xM12	127 127 127
140x190 150x200 160x210	34 34 34	38 38 38	52 52 52	21200 24500 28400	302 329 355	165 170 170	125 125 130	22xM12 24xM12 26xM12	127 127 127
170x225 180x235 190x250	38 38 46	44 44 52	60 60 68	33600 38700 44700	396 431 502	165 170 155	120 130 120	22xM14 24xM14 28xM14	195 195 195
200x260 220x285 240x305	46 50 50	52 56 56	68 74 74	53500 68500 86000	538 630 717	155 155 165	120 120 130	30xM14 26xM16 30xM16	195 300 300
260x325 280x355 300x375	50 60 60	56 66 66	74 86.5 86.5	105000 128500 153600	810 920 1025	165 150 155	135 120 125	34xM16 32xM18 36xM18	300 410 410
320x405 340x425 360x455	72 72 84	78 78 90	100.5 100.5 116	210500 225000 294700	1325 1325 1635	155 150 150	125 120 120	36xM20 36xM20 36xM22	590 590 790
380x475 400x495 420x515	84 84 84	90 90 90	116 116 116	309100 321900 374000	1625 1617 1780	140 135 135	120 110 110	36xM22 36xM22 40xM22	790 790 790
440x545 460x565 480x585	96 96 96	102 102 102	130 130 130	455000 470000 515000	2060 2040 2160	130 125 125	105 100 100	40xM24 40xM24 42xM24	1000 1000 1000
500x605 520x630 540x650	96 96 96	102 102 102	130 130 130	560000 600000 360000	2240 2320 2340	125 125 120	100 100 100	44xM24 45xM24 45xM24	1000 1000 1000
560x670 580x690 600x710	96 96 96	102 102 102	130 130 130	680000 735000 775000	2440 2540 2580	120 120 120	100 100 100	48xM24 50xM24 50xM24	1000 1000 1000
620x730 640x750 660x770	96 96 96	102 102 102	130 130 130	825000 865000 925000	2660 2700 2800	120 115 120	100 100 100	52xM24 54xM24 56xM24	1000 1000 1000
680x790 700x810 720x830	96 96 96	102 102 102	130 130 130	965000 1030000 1070000	2840 2960 2980	115 115 115	100 100 100	56xM24 60xM24 60xM24	1000 1000 1000
740x850 760x870 780x890	96 96 96	102 102 102	130 130 130	1140000 1210000 1250000	3080 3180 3220	115 115 115	100 100 100	62xM24 64xM24 65xM24	1000 1000 1000
800x910 820x930 840x950	96 96 96	102 102 102	130 130 130	1300000 1370000 1450000	3260 3340 3460	115 115 115	100 100 100	66xM24 68xM24 70xM24	1000 1000 1000
860x970 880x990 900x1010	96 96 96	102 102 102	130 130 130	1520000 1590000 1650000	3540 3620 3680	115 115 115	100 100 100	72xM24 74xM24 75xM24	1000 1000 1000
