Svěrná hřídelová spojení




Tlaky na
Upínací šrouby

Kroutící
moment
Axiální
síla
hřídel
náboj
Počet
DIN 912
12.9
Utahovací
moment

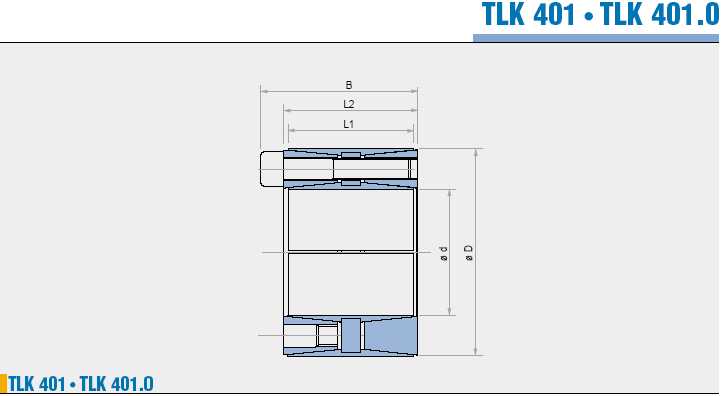

dxD
L1
L2
B
Mt
Fa
pw
pn
 a
Ms
mm
mm
mm
mm
Nm
KN
N/mm2
N/mm2
NxTyp
Nm
70x110
75x115
80x120
50
50
50
58
58
58
68
68
68
5100
5420
5820
145
145
145
112
103
97
71
68
65
8xM10
8xM10
8XM10
49
49
49
85x125
90x130
95x135
50
50
50
58
58
58
68
68
68
7700
8100
8600
182
182
182
114
107
102
77
74
72
10xM10
10xM10
10xM10
49
49
49
100x154
110x155
120x165
60
60
60
70
70
70
80
80
80
9100
10000
13100
182
182
218
80
75
80
55
52
59
10xM10
10xM10
12xM10
49
49
49
130x180
140x190
150x200
68
68
68
80
80
80
92
92
92
20700
22300
23900
319
319
319
95
89
83
69
66
62
12xM12
12xM12
12xM12
86
86
86
160x210
170x225
180x235
68
75
75
80
87
87
92
99
99
29800
36200
38300
372
426
426
90
89
84
69
67
64
14xM12
16xM12
16xM12
86
86
86
190x250
200x260
220x285
88
88
98
100
100
100
112
112
124
45500
47900
56200
479
479
511
76
72
63
58
56
49
18xM12
18xM12
14xM14
86
86
135
240x305
260x225
280x355
98
98
120
110
110
132
124
124
148
78800
94900
142000
657
730
1015
74
76
80
58
61
63
18xM14
20xM14
20xM16
135
135
210
300x375
320x405
340x425
120
135
135
132
147
147
148
163
163
182000
194000
207000
1218
1218
1218
89
75
71
72
60
57
24xM16
24xM16
24xM16
210
210
210
