Svěrná hřídelová spojení

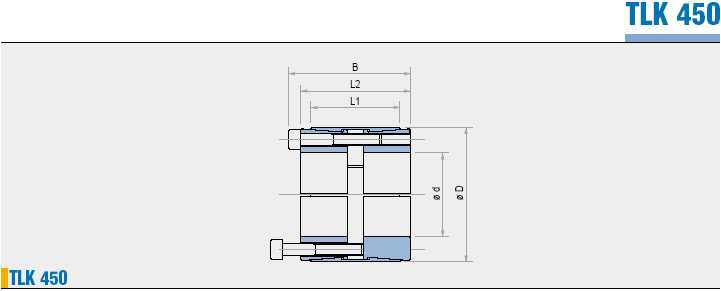

dxD	L1	L2	B	Upínací šrouby			Kroutící moment	Axiální síla	Tlaky na
				Počet DIN 912 12,9.	Utahovací moment		Kroutící moment	Axiální síla	hřídel	náboj
				Počet DIN 912 12,9.	Ms		Mt	Fa	pw	pn
mm	mm	mm	mm	NxTyp	Nm		Nm	KN	N/mm²	N/mm²
25x50 28x55 30x55 35x60	39 39 39 39	45 45 45 45	51 51 51 51	8xM6 8xM6 8xM6 8xM6	17 17 17 17		950 1070 1150 1340	76 76 76 76	245 219 204 175	122 111 111 102
38x65 40x65 42x75	39 39 56	45 45 64	51 51 72	8xM6 8xM6 8xM8	17 17 41		1450 1530 2970	76 76 141	161 153 188	94 94 105
45x75 48x80 50x80	56 56 56	64 64 64	72 72 72	8xM8 8xM8 8xM8	41 41 41		3150 4000 4150	141 166 166	175 164 158	105 98 98
55x85 60x90 65x95	56 56 56	64 64 64	72 72 72	8xM8 10xM8 10xM8	41 41 41		4550 6200 6750	166 207 207	143 164 152	93 109 104
70x110 75x115 80x120	70 70 70	78 78 78	88 88 88	10xM10 10xM10 12xM10	83 83 83		11550 12350 15800	330 330 396	179 167 188	114 109 125
85x125 90x130 95x135	70 70 70	78 78 78	88 88 88	12xM10 12xM10 12xM10	83 83 83		16800 17800 18800	396 396 396	177 167 158	120 115 111
100x145 110x155 120x165	90 90 90	100 100 100	112 112 112	12xM12 12xM12 14xM12	145 145 145		28800 31700 40300	576 576 673	170 155 165	117 110 120
130x180 140x190 150x200	104 104 104	116 116 116	130 130 130	12xM14 14xM14 16xM14	230 230 230		51400 64600 79100	791 923 1055	155 168 179	112 124 135
160x210 170x225 180x235	104 134 134	116 146 146	130 162 162	16xM14 14xM16 16xM16	230 355 355		84400 109000 132000	1055 1283 1466	168 149 161	128 113 124
190x250 200x260	134 134	146 146	162 162	16xM16 16xM16	355 355		139000 146500	1466 1466	153 145	116 112
